電纜隧道計算機監控和自動防火系統

分類：工程應用
作者：
來源：
發布時間：2022-09-13
訪問量：0

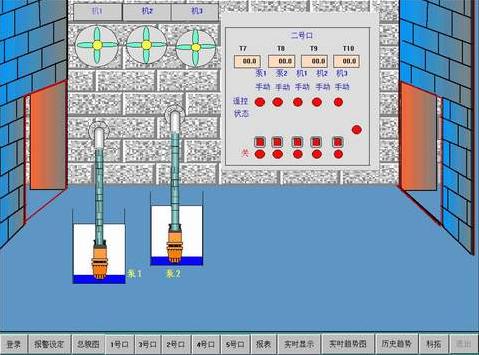

【概要描述】儀征化纖公司電纜隧道算機監控系統采用分布式系統由現場控制站和操作員站構成，操作員站與各現場站之間采用無線調制解調器(Wireless Modem)連接?？刂普静捎玫聡鏖T子公司的S7系列可編程序邏輯控制器(Programmable Logic Controller PLC)。操作員站完成系統數據的維護管理和遠程控制，WINDOWS下的人機操作界面，顯示逼真，操作靈活方便，實時性較強，控制可靠。該系統一方面作為調度和值班人員的工具，通過實時監測和自動控制功能使隧道能夠安全、正常地運行;另一方面，通過歷史數據的積累和分析，為管理和決策提供了科學的依據。





電纜隧道計算機監控和自動防火系統

【概要描述】儀征化纖公司電纜隧道算機監控系統采用分布式系統由現場控制站和操作員站構成，操作員站與各現場站之間采用無線調制解調器(Wireless Modem)連接。控制站采用德國西門子公司的S7系列可編程序邏輯控制器(Programmable Logic Controller PLC)。操作員站完成系統數據的維護管理和遠程控制，WINDOWS下的人機操作界面，顯示逼真，操作靈活方便，實時性較強，控制可靠。該系統一方面作為調度和值班人員的工具，通過實時監測和自動控制功能使隧道能夠安全、正常地運行;另一方面，通過歷史數據的積累和分析，為管理和決策提供了科學的依據。

分類：工程應用
作者：
來源：
發布時間：2022-09-13
訪問量：0

詳情

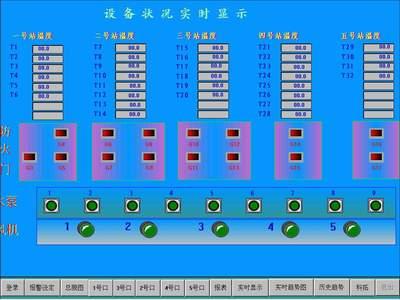

　　5個DDC級控制站分別安裝在5個通道口,對電纜隧道各段的環境溫度進行監測，通過控制通風設備，自動保持隧道內的溫度恒定和空氣的新鮮。當隧道內任一點發生火情時，系統將自動關閉著火點兩側的一對自動防火門，使火源因缺氧而窒息。同時系統把通風設備鎖定為關閉狀態，同時給上位機發送報警信號。

　　隧道集水坑的水位控制、通風裝置的控制、自動防火門的控制均可實現就地自動/手動，遠程自動/手動控制。

　　該自動控制系統的投運，使得我國電纜隧道的自動防火監控提高到一個新水平。
